回轉式格柵除污機

一、工作原理

 回轉式格柵除污機主要由機架、耙齒鏈排、驅動機構、過載保護裝置、卸料機構等組成。格柵下部浸沒在水渠中，可以攔截水中懸浮雜物。工作時，格柵前部（迎著水流方向）很上運動，將截取的雜物帶到水面以上，并在耙齒翻轉時，將其卸下，從面實現固液分離。

二、設備用途

 格柵用于污水處理的進水口，用來攔截水中的宏觀懸浮物，以防止這些懸浮物進入后續系統，造成泵閥堵塞。從而保證后續處理工序的順利進行。該機用于市政和工業污水處理中，攔截并自動清除污水中的漂浮夾雜物，一般設在粗格柵之后。

特點：

1、結構先進，剛性好，安裝維護簡單方便，可連續運行。

2、采用電氣和機械雙重過載保護。

3、耙齒鏈排選用不銹鋼，軸．鏈輪及高強度耙齒(耙齒材料可選用不銹鋼、尼龍或ABS工程塑料)耐腐蝕，使用壽命長。

4、獨特設計的轉刷卸料裝置，排渣干諍，自清潔能力強。

四、結構及工作原理

 GX型旋轉式格柵除污機主要是由機架、耙齒鏈排、驅動機構、過載保護機構、卸料機構等部件組成。其工作原理為：工作時，機架下端格柵浸沒于進水渠，攔截污水中的細小漂浮夾雜物。旋轉耙齒鏈排在驅動機構的帶動下，沿機體導軌上行并繞機體回轉運行，攜帶被截存在耙齒上的夾雜物脫離水面。當耙齒鏈轉過格柵頂部時，耙齒翻下，雜物在自動重力與卸料機構的共同作用下，將沾附在耙齒上的雜物去除，從而達到固液分離的目的。

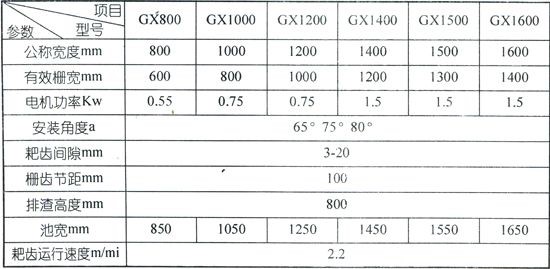

五、主要技術參數

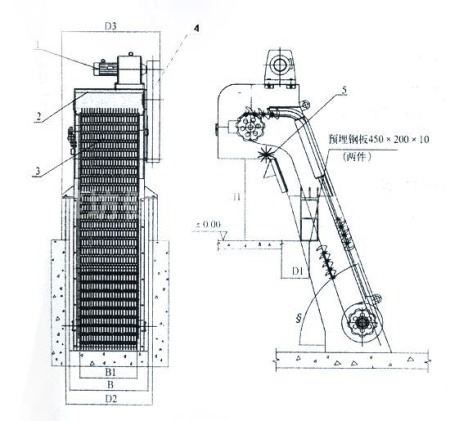

六、結構示意圖
